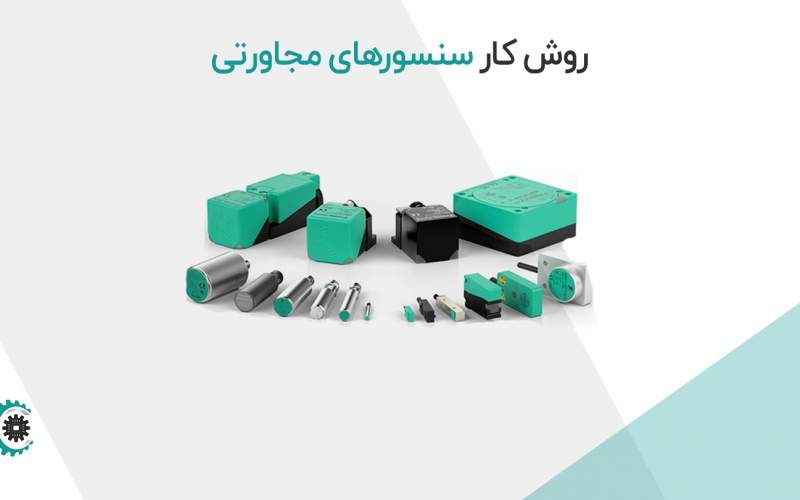

روش کار سنسورهای مجاورتی
گروه کسب و کار: تشخیص حضور یا نزدیکی یک شیء بدون نیاز به تماس فیزیکی یکی از چالش‌های مهم در بسیاری از صنایع و فناوری‌ها است. تمام دستگاه‌های هوشمند و سیستم‌های ایمنی و خطوط تولید صنعتی، نیاز به روش‌هایی دقیق، سریع و مطمئن برای شناسایی اجسام دارند. سنسورهای مجاورتی به عنوان یکی از پرکاربردترین ابزارها در این زمینه شناخته می‌شوند، ولی نحوه عملکرد آن‌ها برای بسیاری از کاربران همچنان مبهم است. این مقاله به بررسی روش کار این سنسورها، تفاوت انواع آن‌ها و کاربردهای مختلفشان می‌پردازیم تا اطلاعات لازم را برای انتخاب و استفاده بهینه از آن‌ها در اختیار کاربران قرار دهیم.
سنسور مجاورتی چیست؟
سنسور مجاورتی (Proximity Sensor) یک دستگاه الکترونیکی است که بدون نیاز به تماس فیزیکی، حضور یا نزدیکی یک شیء را تشخیص می‌دهد. این سنسورها با استفاده از فناوری‌های مختلف مانند امواج الکترومغناطیسی، تغییرات میدان الکتریکی، امواج اولتراسونیک یا نور، اجسام را شناسایی کرده و در سیستم‌های مختلف به‌عنوان جایگزینی برای سوئیچ‌های مکانیکی عمل می‌کنند. سنسورهای مجاورتی در صنایع گوناگون مانند خودروسازی، رباتیک، دستگاه‌های لمسی، سیستم‌های امنیتی و خطوط تولید به‌کار می‌روند و به دلیل سرعت بالا، دقت مناسب و کاهش استهلاک قطعات، از اهمیت ویژه‌ای برخوردارند. برای بررسی نحوه خرید و قیمت سنسور انکودر از سایت تولید دیتا دیدن کنید.
انواع سنسورهای مجاورتی
سنسورهای مجاورتی بسته به فناوری مورد استفاده، به انواع مختلفی تقسیم می‌شوند که هرکدام برای تشخیص اجسام خاص و شرایط محیطی متفاوت طراحی شده‌اند. در ادامه، انواع اصلی این سنسورها و نحوه عملکرد آن‌ها بررسی می‌شود.
سنسور مجاورتی القایی (Inductive Proximity Sensor)
این سنسورها برای تشخیص اجسام فلزی طراحی شده‌اند و با ایجاد یک میدان الکترومغناطیسی، تغییرات حاصل از حضور یک جسم فلزی را شناسایی می‌کنند. هنگامی که یک فلز وارد محدوده میدان مغناطیسی سنسور شود، جریان‌های گردابی (Eddy Currents) در سطح آن القا شده و باعث تغییر در میدان مغناطیسی می‌شود. این تغییرات توسط سنسور تشخیص داده شده و به‌عنوان یک سیگنال خروجی ارسال می‌شود.
سنسورهای القایی به دلیل سرعت بالا، دقت مناسب و عدم حساسیت به مواد غیرفلزی، در خطوط تولید، ماشین‌آلات صنعتی و سیستم‌های کنترل خودکار کاربرد زیادی دارند. یکی از محدودیت‌های آن‌ها این است که فقط اجسام فلزی را شناسایی می‌کنند و برای شناسایی مواد دیگر نیاز به استفاده از سنسورهای متفاوتی است.
سنسور مجاورتی خازنی (Capacitive Proximity Sensor)
سنسورهای خازنی با اندازه‌گیری تغییرات ظرفیت الکتریکی بین خود و جسم هدف، حضور یا نزدیکی آن را تشخیص می‌دهند. این سنسورها قادرند انواع مواد، از جمله فلزات، پلاستیک، مایعات، چوب و حتی مواد پودری را شناسایی کنند.
کاربرد اصلی این نوع سنسورها در صنایع بسته‌بندی، کشاورزی و کنترل سطح مایعات است. برای مثال، در دستگاه‌های پرکننده بطری یا تشخیص سطح مواد در مخازن، سنسورهای خازنی نقش مهمی ایفا می‌کنند. با این حال، حساسیت آن‌ها به شرایط محیطی مانند رطوبت و دما ممکن است باعث ایجاد خطا در تشخیص شود.
سنسور مجاورتی نوری (Photoelectric Proximity Sensor)
این سنسورها با ارسال یک پرتو نوری (معمولاً لیزر یا LED) و دریافت بازتاب آن، حضور یک جسم را شناسایی می‌کنند. بر اساس نحوه ارسال و دریافت نور، سنسورهای نوری به چند دسته تقسیم می‌شوند، از جمله سنسورهای انعکاسی، سنسورهای گیرنده-فرستنده و سنسورهای بازتابی.
سنسورهای نوری در مواردی مانند خطوط تولید، سیستم‌های کنترل ترافیک و روباتیک کاربرد دارند. دقت بالا و امکان شناسایی اجسام با رنگ‌ها و جنس‌های مختلف از مزایای آن‌هاست، ولی عواملی مانند گردوغبار، نور محیطی و رطوبت روی عملکرد آن‌ها تأثیر می‌گذارند.
سنسور مجاورتی اولتراسونیک (Ultrasonic Proximity Sensor)
این نوع سنسورها با ارسال امواج صوتی فرکانس بالا و دریافت بازتاب آن، فاصله یک جسم تا سنسور را اندازه‌گیری می‌کنند. از آنجایی که امواج صوتی در برخورد با اجسام مختلف رفتار متفاوتی دارند، این سنسورها قادرند برای شناسایی انواع مواد، از جمله مایعات و اجسام غیرفلزی، به کار روند.
سنسورهای اولتراسونیک در کاربردهایی مانند اندازه‌گیری سطح مخازن، سیستم‌های پارک خودکار خودروها و تجهیزات پزشکی مورد استفاده قرار می‌گیرند. مهم‌ترین مزیت آن‌ها دقت بالا و عملکرد مناسب در محیط‌های آلوده است، ولی حساسیت به دما و باد عملکرد آن‌ها را تحت تأثیر قرار می‌دهد.
سنسور مجاورتی مغناطیسی (Magnetic Proximity Sensor)
این سنسورها برای تشخیص حضور اجسام مغناطیسی یا آهن‌رباها استفاده می‌شوند. عملکرد آن‌ها مبتنی بر تغییرات در میدان مغناطیسی اطراف سنسور است که در اثر نزدیک شدن یک آهن‌ربا ایجاد می‌شود.
سنسورهای مغناطیسی در تجهیزات ایمنی، سیستم‌های درب اتوماتیک و شمارش قطعات در خطوط تولید به کار می‌روند. آن‌ها از نظر دقت و عملکرد بسیار قابل‌اعتماد هستند، ولی تنها در صورتی که جسم هدف خاصیت مغناطیسی داشته باشد، عمل می‌کنند، که این مسئله کاربرد آن‌ها را محدود می‌کند.
روش کار سنسورهای مجاورتی
در ادامه، نحوه عملکرد انواع سنسورهای مجاورتی توضیح داده می‌شود.
سنسورهای القایی – تشخیص اجسام فلزی
سنسورهای القایی برای شناسایی اجسام فلزی از یک میدان الکترومغناطیسی استفاده می‌کنند. این سنسورها دارای یک سیم‌پیچ داخلی هستند که با عبور جریان الکتریکی، یک میدان مغناطیسی نوسانی ایجاد می‌کند. زمانی که یک جسم فلزی وارد این میدان شود، جریان‌های گردابی (Eddy Currents) در سطح آن القا شده و باعث تغییر در دامنه و فرکانس نوسانات میدان مغناطیسی می‌شود. این تغییرات توسط مدار داخلی سنسور تحلیل شده و به یک سیگنال الکتریکی تبدیل می‌شود که نشان‌دهنده تشخیص شیء است.
سنسورهای خازنی – تشخیص اجسام فلزی و غیرفلزی
سنسورهای خازنی بر اساس تغییرات ظرفیت الکتریکی کار می‌کنند. این سنسورها شامل دو صفحه رسانا (الکترود) هستند که بین آن‌ها یک میدان الکتریکی ایجاد می‌شود. هنگامی که یک جسم (فلزی یا غیرفلزی) به میدان الکتریکی نزدیک شود، ظرفیت خازنی بین الکترودها تغییر می‌کند. این تغییر توسط مدار سنسور تشخیص داده شده و به‌عنوان سیگنال خروجی ارسال می‌شود.
سنسورهای نوری – استفاده از امواج نور برای تشخیص اجسام
این سنسورها با ارسال یک پرتو نوری (معمولاً لیزر یا LED) و دریافت بازتاب آن، حضور یک شیء را تشخیص می‌دهند. بسته به نوع طراحی، سه روش مختلف برای تشخیص وجود دارد:
• سنسورهای فرستنده-گیرنده: شامل دو واحد جداگانه هستند که یکی نور را ارسال و دیگری آن را دریافت می‌کند. زمانی که یک شیء بین فرستنده و گیرنده قرار گیرد، مسیر نور قطع شده و سنسور حضور جسم را تشخیص می‌دهد.
• سنسورهای بازتابی: در این مدل، فرستنده و گیرنده در یک واحد قرار دارند و نور پس از برخورد به سطح جسم به سنسور بازمی‌گردد. تغییر در مقدار بازتاب نشان‌دهنده حضور یا عدم حضور شیء است.
• سنسورهای انعکاسی با آینه: این مدل از یک آینه برای بازتاب نور استفاده می‌کند و زمانی که جسم بین سنسور و آینه قرار بگیرد، بازتاب نور تغییر کرده و حضور شیء شناسایی می‌شود.
سنسورهای اولتراسونیک – تشخیص اجسام با امواج صوتی
سنسورهای اولتراسونیک با ارسال امواج صوتی با فرکانس بالا و دریافت بازتاب آن، حضور و فاصله یک شیء را شناسایی می‌کنند. این سنسورها شامل یک فرستنده (که امواج اولتراسونیک ارسال می‌کند) و یک گیرنده (که بازتاب امواج را دریافت می‌کند) هستند. اگر جسمی در مسیر امواج قرار گیرد، امواج منعکس شده و مدت زمان بازگشت آن اندازه‌گیری می‌شود. این مدت زمان به فاصله جسم از سنسور بستگی دارد.
سنسورهای مغناطیسی – تشخیص میدان مغناطیسی
این سنسورها حضور یا عدم حضور اجسام مغناطیسی را از طریق تغییرات در میدان مغناطیسی اطراف خود تشخیص می‌دهند. آن‌ها معمولاً از یک آهن‌ربا یا یک سیم‌پیچ حساس به میدان مغناطیسی استفاده می‌کنند که هنگام نزدیک شدن یک آهن‌ربا، شدت میدان مغناطیسی تغییر کرده و سنسور آن را به سیگنال الکتریکی تبدیل می‌کند.
کاربردهای سنسورهای مجاورتی
سنسورهای مجاورتی در صنایع مختلفی به کار می‌روند و نقش مهمی در خودکارسازی فرآیندها، افزایش دقت و بهبود عملکرد تجهیزات دارند. در ادامه، برخی از مهم‌ترین کاربردهای این سنسورها همراه با توضیحات ارائه شده است.
کنترل و اتوماسیون صنعتی
در خطوط تولید کارخانه‌ها، سنسورهای مجاورتی برای تشخیص موقعیت قطعات، بررسی حرکت ماشین‌آلات و کنترل فرآیندها استفاده می‌شوند. به‌عنوان مثال، سنسورهای القایی در خطوط مونتاژ برای تشخیص حضور قطعات فلزی و ارسال سیگنال به کنترلرهای صنعتی به کار می‌روند. برند زیمنس سنسورهای القایی سری SIRIUS 3RG4 را برای این نوع کاربردها طراحی کرده است که دقت و سرعت بالایی دارند.
سیستم‌های حمل‌ونقل و ترافیک
سنسورهای نوری و القایی در سیستم‌های حمل‌ونقل برای تشخیص خودروها، شمارش وسایل نقلیه، مدیریت چراغ‌های راهنمایی و پارکینگ‌های هوشمند استفاده می‌شوند. برای مثال، سنسورهای القایی در جاده‌ها برای شناسایی خودروها هنگام ورود به عوارضی یا پارکینگ‌های اتوماتیک نصب می‌شوند. زیمنس سنسورهای نوری سری SIMATIC PXO را برای این کاربرد ارائه کرده است.
رباتیک و سیستم‌های خودکار
در صنایع روباتیک، سنسورهای مجاورتی برای تشخیص موقعیت بازوهای رباتیک و کنترل حرکات آن‌ها به کار می‌روند. این سنسورها به‌ویژه در محیط‌هایی که تماس فیزیکی ممکن است خطرناک یا غیرممکن باشد، عملکرد مؤثری دارند. سنسورهای القایی زیمنس از سری SIRIUS 3SE6 در سیستم‌های رباتیک به کار گرفته می‌شوند.
صنایع غذایی و بسته‌بندی
در خطوط بسته‌بندی مواد غذایی، سنسورهای خازنی و نوری برای تشخیص بطری‌ها، بررسی میزان پر شدن ظروف و کنترل کیفیت بسته‌بندی مورد استفاده قرار می‌گیرند. به‌عنوان مثال، سنسورهای خازنی برای اندازه‌گیری سطح مایعات در بطری‌ها و ارسال سیگنال به سیستم‌های پرکننده به کار می‌روند. زیمنس مدل 3RG40 را برای این نوع کاربردها پیشنهاد می‌دهد.
اندازه‌گیری سطح و کنترل مخازن
سنسورهای خازنی و اولتراسونیک در صنایع مختلف برای اندازه‌گیری سطح مواد در مخازن مایعات، گرانول‌ها و پودرها استفاده می‌شوند. این سنسورها سطح مواد را بدون نیاز به تماس فیزیکی اندازه‌گیری کرده و از سرریز شدن یا خالی شدن بیش‌ازحد مخازن جلوگیری می‌کنند. سنسورهای اولتراسونیک SIWAREX WL250 از برند زیمنس برای این کاربرد بسیار پرکاربرد هستند.
تجهیزات پزشکی و بهداشتی
در تجهیزات پزشکی، سنسورهای مجاورتی برای کنترل حرکت دستگاه‌های حساس، تشخیص موقعیت قطعات مکانیکی در تجهیزات اسکن و اندازه‌گیری سطح مایعات در دستگاه‌های آزمایشگاهی استفاده می‌شوند. برای مثال، سنسورهای نوری در سیستم‌های استریل‌سازی برای تشخیص حضور ابزارهای پزشکی در اتوکلاوها مورد استفاده قرار می‌گیرند.
امنیت و کنترل دسترسی
در سیستم‌های امنیتی، سنسورهای مجاورتی برای کنترل ورود و خروج افراد، شناسایی کارت‌های مغناطیسی و فعال‌سازی درهای خودکار به کار گرفته می‌شوند. سنسورهای مغناطیسی در درهای الکترونیکی برای تشخیص بسته یا باز بودن درب‌ها کاربرد دارند. زیمنس سنسورهای مغناطیسی 3SE66 را برای این نوع کاربردها ارائه کرده است.
سیستم‌های پارک هوشمند
در پارکینگ‌های هوشمند، سنسورهای اولتراسونیک برای تشخیص جای خالی و هدایت خودروها به فضای پارک استفاده می‌شوند. این سنسورها فاصله خودروها را اندازه‌گیری کرده و به سیستم‌های هدایتگر هوشمند اطلاعات ارسال کنند. زیمنس سنسورهای اولتراسونیک 3RG60 را برای این سیستم‌ها تولید می‌کند.
نکات مهم در انتخاب و استفاده از سنسورهای مجاورتی
انتخاب و استفاده صحیح از سنسورهای مجاورتی تأثیر مستقیمی بر عملکرد سیستم‌های صنعتی، روباتیک، حمل‌ونقل و سایر کاربردهای مرتبط دارد. برای اطمینان از کارایی و طول عمر مفید سنسور، رعایت نکات زیر ضروری است.
نوع سنسور مناسب را انتخاب کنید
هر نوع سنسور مجاورتی برای شرایط خاصی طراحی شده است.
• سنسورهای القایی برای تشخیص اجسام فلزی مناسب هستند
• سنسورهای خازنی برای تشخیص مواد غیر فلزی مانند پلاستیک، شیشه و مایعات کاربرد دارند
• سنسورهای نوری برای شناسایی اجسام در فواصل طولانی و محیط‌های حساس به آلودگی به‌کار می‌روند
• سنسورهای اولتراسونیک برای اندازه‌گیری فاصله و کنترل سطح مواد ایده‌آل هستند
• سنسورهای مغناطیسی در سیستم‌های امنیتی و قفل‌های الکترونیکی عملکرد بهتری دارند
محدوده تشخیص سنسور را بررسی کنید
محدوده تشخیص (Detection Range) یک عامل مهم در کارایی سنسور است. برای مثال:
• سنسورهای القایی معمولاً در فاصله‌های کوتاه (چند میلی‌متر تا چند سانتی‌متر) کاربرد دارند
• سنسورهای اولتراسونیک می‌توانند تا چند متر را پوشش دهند
• سنسورهای نوری بسته به نوع پرتو، برد بسیار بیشتری دارند
انتخاب یک سنسور با برد مناسب، از مشکلات عملکردی و هزینه‌های اضافی جلوگیری می‌کند.
توجه به شرایط محیطی
شرایط محیطی مانند دما، رطوبت، گرد و غبار، فشار و میدان‌های الکترومغناطیسی بر عملکرد سنسور تأثیر می‌گذارند.
• در محیط‌های دارای گرد و غبار، سنسورهای نوری ممکن است دچار اختلال شوند و استفاده از سنسورهای القایی یا خازنی گزینه بهتری باشد.
• در محیط‌های دارای نویز الکترومغناطیسی، سنسورهای مغناطیسی عملکرد پایدارتری دارند.
• برای محیط‌های مرطوب و دمای بالا، باید از سنسورهایی با استاندارد IP بالا (مثلاً IP67 یا IP68) استفاده شود.
نوع خروجی سنسور را مشخص کنید
سنسورهای مجاورتی دارای خروجی‌های مختلفی هستند که بسته به نوع سیستم کنترلی باید انتخاب شوند.
• خروجی NPN یا PNP: در سیستم‌های DC برای ارسال سیگنال‌های دیجیتال استفاده می‌شوند.
• خروجی آنالوگ: برای کاربردهایی مانند اندازه‌گیری فاصله در سنسورهای اولتراسونیک مناسب است.
• خروجی رله‌ای: در کاربردهای صنعتی برای کنترل مستقیم تجهیزات برقی استفاده می‌شود.
بررسی منبع تغذیه سنسور
سنسورها با ولتاژهای مختلفی کار می‌کنند (12V، 24V یا 220V). قبل از خرید، باید مطمئن شوید که سنسور با منبع تغذیه سیستم سازگار است. برندهایی مانند زیمنس، سنسورهای متنوعی با محدوده ولتاژ مختلف ارائه می‌دهند.
نصب و تنظیم صحیح سنسور
سنسور باید در فاصله مناسب از هدف قرار گیرد تا دقت عملکرد حفظ شود. در هنگام نصب، زاویه دید سنسور نوری یا اولتراسونیک باید تنظیم شود تا اشیای ناخواسته شناسایی نشوند. برای جلوگیری از آسیب‌های فیزیکی، از پوشش‌های محافظ یا قاب‌های مقاوم استفاده شود.
بررسی دوره‌ای و نگهداری سنسور
گرد و غبار و آلودگی‌ها باعث کاهش دقت سنسور می‌شود. سیم‌کشی‌ها و کانکتورها باید بررسی شوند تا از عملکرد پایدار سنسور مطمئن شوید. در صورت افت عملکرد، کالیبراسیون مجدد یا تعویض سنسور ضروری است.
جمع‌بندی
سنسورهای مجاورتی با فناوری‌های متنوع خود، تحولی بزرگ در سیستم‌های کنترلی و تشخیص اشیا ایجاد کرده‌اند. این سنسورها با دقت بالا و کاهش نیاز به تماس فیزیکی، در بسیاری از صنایع جایگزین روش‌های سنتی شده‌اند. با این حال، انتخاب نوع مناسب سنسور بسته به شرایط کاری و نیازهای هر کاربرد اهمیت زیادی دارد. آشنایی با روش کار، مزایا و محدودیت‌های این سنسورها می‌تواند به کاربران در انتخاب و استفاده بهینه از آن‌ها کمک کند.
سوالات متداول
سنسور مجاورتی چگونه کار می‌کند؟
سنسورهای مجاورتی با استفاده از امواج الکترومغناطیسی، میدان‌های مغناطیسی یا امواج اولتراسونیک، حضور یک شیء را بدون تماس فیزیکی تشخیص می‌دهند. بسته به نوع سنسور، این کار از طریق تغییر میدان الکتریکی، ارسال و دریافت امواج یا تحلیل تغییرات جریان انجام می‌شود.
چه تفاوتی بین سنسورهای القایی و خازنی وجود دارد؟
سنسورهای القایی برای تشخیص اجسام فلزی استفاده می‌شوند و بر پایه تغییرات میدان مغناطیسی کار می‌کنند، در حالی که سنسورهای خازنی قابلیت تشخیص هر نوع ماده‌ای را دارند و تغییرات ظرفیت الکتریکی را برای تشخیص اجسام به کار می‌گیرند.
آیا سنسورهای مجاورتی در شرایط محیطی سخت قابل استفاده هستند؟
بسیاری از سنسورهای مجاورتی در برابر گردوغبار، رطوبت و دماهای بالا مقاوم هستند، ولی میزان عملکرد آن‌ها بستگی به نوع سنسور و شرایط محیطی دارد. برخی مدل‌ها برای محیط‌های صنعتی طراحی شده‌اند و دارای استانداردهای حفاظتی بالایی هستند.
