قالب بتن مدولار چیست؟ بررسی مزایا، کاربردها و نکات مهم در انتخاب

در اجرای سازه های بتنی، کیفیت قالب بندی نقش مستقیمی در دقت ابعادی، ظاهر بتن، سرعت اجرا و هزینه نهایی پروژه دارد. اگر قالب به درستی انتخاب نشود، ممکن است در زمان بتن ریزی با مشکلاتی مثل نشت شیره بتن، تاب برداشتن قالب، کاهش کیفیت سطح بتن، دوباره کاری و افزایش هزینه های کارگاهی روبه رو شوید. به همین دلیل، انتخاب نوع قالب یکی از تصمیم های مهم در پروژه های ساختمانی و عمرانی است. یکی از پرکاربردترین سیستم های قالب بندی در پروژه های امروزی، قالب بتن مدولار است. این قالب ها به دلیل ابعاد استاندارد، قابلیت اتصال سریع، امکان استفاده در بخش های مختلف سازه و قابلیت استفاده مکرر، جایگاه مهمی در قالب بندی بتن دارند. قالب مدولار به مجری کمک می کند با ترکیب پنل های مختلف، بخش هایی مثل فونداسیون، دیوار، ستون، تیر، شناژ، مخزن و سازه های عمرانی را با نظم و سرعت بیشتری اجرا کند. در این مقاله بررسی می کنیم قالب بتن مدولار چیست، چه مزایایی دارد، در چه پروژه هایی استفاده می شود و هنگام انتخاب آن باید به چه نکاتی توجه کنید.
قالب بتن مدولار چیست؟
قالب بتن مدولار نوعی سیستم قالب بندی است که از پنل های فلزی با ابعاد مشخص و استاندارد تشکیل می شود. این پنل ها به کمک اتصالاتی مثل پین و گوه، گیره، بلت، مهره و سایر تجهیزات قالب بندی به یکدیگر متصل می شوند و یک سطح مقاوم برای نگهداری بتن تازه ایجاد می کنند. واژه مدولار به این معنی است که قالب ها بر اساس اندازه های مشخص تولید می شوند و می توان آن ها را با هم ترکیب کرد. به عنوان مثال، یک مجری می تواند با کنار هم قرار دادن چند قالب با عرض ها و طول های مختلف، ابعاد مورد نیاز برای دیوار، ستون یا فونداسیون را ایجاد کند. این ویژگی باعث می شود قالب مدولار انعطاف بالایی داشته باشد و در پروژه های مختلف قابل استفاده باشد.
برخلاف قالب های سنتی که معمولا برای یک بخش خاص ساخته می شوند و استفاده مجدد از آن ها محدود است، قالب مدولار قابلیت باز و بسته شدن مکرر دارد. همین موضوع باعث شده این نوع قالب در پروژه هایی که سرعت اجرا، نظم کارگاهی و صرفه اقتصادی اهمیت دارد، انتخابی کاربردی باشد.
اجزای اصلی قالب بتن مدولار
قالب مدولار فقط یک پنل فلزی ساده نیست. این سیستم از مجموعه ای از قطعات و اتصالات تشکیل می شود که در کنار هم، قالب بندی را پایدار و دقیق می کنند. شناخت این اجزا کمک می کند هنگام خرید یا استفاده از قالب، انتخاب بهتری داشته باشید.

جزء قالب مدولار	نقش در قالب بندی
پنل قالب	ایجاد سطح تماس با بتن و شکل دادن به سازه
پین و گوه	اتصال سریع و محکم پنل ها به یکدیگر
کنج داخلی و خارجی	اجرای گوشه ها و زوایای سازه
بلت و مهره	مهار فشار جانبی بتن در دیوارها
پشت بند و سولجر	افزایش مقاومت و کنترل تغییر شکل قالب
واشر و گیره	کمک به اتصال و مهار بهتر اجزای قالب بندی

این قطعات باید با هم هماهنگ باشند. اگر قالب با کیفیت باشد اما اتصالات ضعیف یا نامتناسب استفاده شود، سیستم قالب بندی عملکرد مطلوبی نخواهد داشت. بنابراین هنگام انتخاب قالب مدولار، فقط پنل اصلی را بررسی نکنید؛ کیفیت تجهیزات جانبی هم اهمیت زیادی دارد.
مزایای قالب بتن مدولار
قالب مدولار به دلیل ساختار استاندارد و قابلیت استفاده چندباره، مزایای زیادی برای پروژه های ساختمانی و عمرانی دارد. مهم ترین مزیت این قالب، ترکیب سرعت، دقت و صرفه اقتصادی است. یکی از مزایای مهم قالب مدولار، افزایش سرعت اجرا است. چون پنل ها در ابعاد استاندارد تولید می شوند و اتصال آن ها با پین و گوه یا تجهیزات مشابه انجام می شود، عملیات نصب و باز کردن قالب سریع تر از بسیاری از روش های سنتی خواهد بود. این موضوع مخصوصا در پروژه هایی که برنامه زمانی فشرده دارند، اهمیت زیادی دارد.
مزیت بعدی، دقت در ابعاد سازه است. قالب مدولار اگر درست نصب شود، به ایجاد سطحی منظم و ابعاد دقیق کمک می کند. این موضوع در اجرای دیوارهای بتنی، ستون ها و فونداسیون اهمیت زیادی دارد، چون کوچک ترین خطا در قالب بندی می تواند روی کیفیت نهایی سازه اثر بگذارد. قابلیت استفاده مکرر نیز یکی دیگر از مزایای مهم قالب مدولار است. اگر قالب از ورق مناسب ساخته شده باشد و پس از هر بار استفاده تمیزکاری و نگهداری درستی انجام شود، می توان آن را در پروژه های متعدد استفاده کرد. همین ویژگی باعث می شود هزینه اولیه خرید قالب در بلند مدت توجیه اقتصادی داشته باشد.
از دیگر مزایای قالب مدولار می توان به کاهش مصرف چوب، کاهش دوباره کاری، افزایش نظم کارگاه، امکان ترکیب در ابعاد مختلف و حمل و انبارداری منظم تر اشاره کرد. به همین دلیل، بسیاری از پیمانکاران برای پروژه های تکرار شونده و متوسط تا بزرگ، قالب مدولار را به قالب های سنتی ترجیح می دهند.
کاربردهای قالب بتن مدولار در پروژه های ساختمانی
قالب بتن مدولار در بخش های مختلف سازه قابل استفاده است و همین گستردگی کاربرد، یکی از دلایل محبوبیت آن در بازار است. این قالب ها فقط برای یک نوع سازه طراحی نشده اند و با ترکیب درست پنل ها و اتصالات، می توان آن ها را در بخش های مختلف پروژه به کار برد.
در اجرای فونداسیون، قالب مدولار برای شکل دادن به پی، شناژ و بخش های زیرسازی بتنی استفاده می شود. در این بخش، مقاومت قالب در برابر فشار بتن، اتصال محکم پنل ها و جلوگیری از باز شدن درزها اهمیت زیادی دارد.

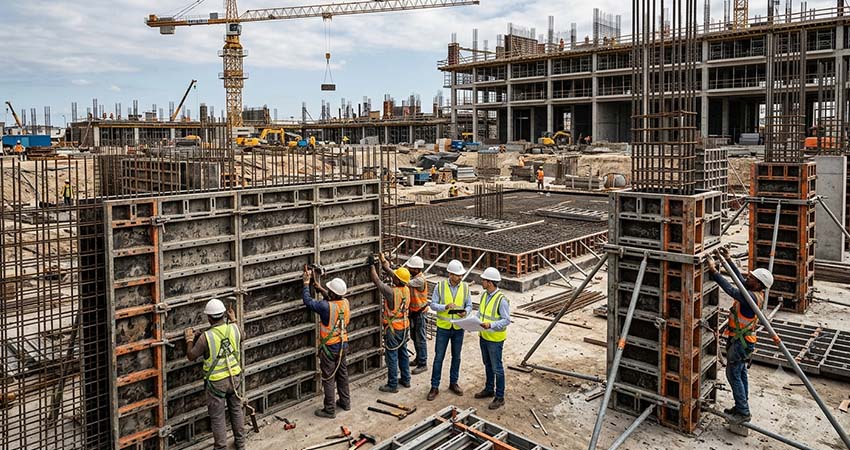

در اجرای دیوارهای بتنی، قالب مدولار به دلیل امکان چیدمان منظم پنل ها، انتخاب مناسبی است. البته در دیوارهای بلند یا بخش هایی که فشار جانبی بتن زیاد است، استفاده از بلت، مهره، پشت بند و سولجر اهمیت بیشتری پیدا می کند. در ستون ها نیز قالب مدولار کاربرد زیادی دارد. با استفاده از پنل های مناسب و کنج های داخلی یا خارجی، می توان ستون هایی با مقطع مربع یا مستطیل اجرا کرد. دقت در تراز، شاقول بودن قالب و اتصال صحیح قطعات در این بخش بسیار مهم است. قالب مدولار در پروژه های عمرانی مثل پل سازی، دیوار حائل، کانال های بتنی، مخازن، تصفیه خانه ها و سازه های صنعتی هم مورد استفاده قرار می گیرد. در این پروژه ها، دوام قالب و توانایی تحمل فشار بتن اهمیت بیشتری دارد.

تفاوت قالب بتن مدولار با قالب سنتی
قالب های سنتی معمولا با چوب، تخته یا مصالح مشابه ساخته می شوند و بیشتر برای اجراهای محدود یا پروژه های کوچک کاربرد دارند. در مقابل، قالب مدولار یک سیستم صنعتی تر و قابل استفاده مکرر است که برای اجرای منظم تر و سریع تر طراحی شده است.
تفاوت اصلی این دو روش در سرعت اجرا، دوام، دقت و هزینه بلند مدت است. قالب سنتی ممکن است در شروع کار هزینه کمتری داشته باشد، اما معمولا عمر کوتاه تری دارد و در استفاده های مکرر، کیفیت و دقت خود را از دست می دهد. قالب مدولار هزینه اولیه بیشتری دارد، اما به دلیل استفاده چندباره و کاهش دوباره کاری، در بسیاری از پروژه ها اقتصادی تر است. همچنین قالب مدولار از نظر نظم کارگاهی بهتر عمل می کند. پنل ها قابل شمارش، انبارداری و برنامه ریزی هستند و می توان برای هر مرحله از پروژه، مقدار مورد نیاز قالب و تجهیزات جانبی را دقیق تر برآورد کرد. این موضوع در پروژه های بزرگ، تاثیر زیادی روی مدیریت زمان و هزینه دارد.
با این حال، قالب مدولار هم همیشه بهترین گزینه برای همه پروژه ها نیست. اگر پروژه بسیار کوچک باشد یا فقط یک بار قالب بندی محدود انجام شود، شاید استفاده از قالب سنتی یا اجاره قالب اقتصادی تر باشد. انتخاب درست باید بر اساس نوع پروژه، تعداد دفعات استفاده، بودجه و کیفیت مورد انتظار انجام شود.
قالب مدولار جوشی بهتر است یا لبه خم؟
یکی از سوال های رایج هنگام انتخاب قالب مدولار این است که قالب جوشی بهتر است یا قالب لبه خم. هر دو مدل در بازار کاربرد دارند و انتخاب بین آن ها به شرایط پروژه، بودجه و کیفیت تولید بستگی دارد.
قالب جوشی معمولا از ورق و تسمه هایی تشکیل می شود که با جوشکاری به هم متصل شده اند. این قالب ها در صورت تولید با جوشکاری دقیق و ورق مناسب، مقاومت خوبی دارند و در پروژه های مختلف قابل استفاده هستند. تعمیر پذیری قالب جوشی نیز معمولا راحت تر است. قالب لبه خم یا پرسی با خم کاری ورق ساخته می شود و به دلیل کاهش میزان جوشکاری، ظاهر یکپارچه تری دارد. این مدل در برخی پروژه ها به دلیل ظاهر تمیزتر و ساختار منظم تر مورد توجه قرار می گیرد. البته کیفیت خم کاری، ضخامت ورق و دقت ساخت در عملکرد آن بسیار مهم است. بنابراین بهتر بودن یک مدل نسبت به دیگری مطلق نیست. اگر قالب جوشی با متریال مناسب و جوش استاندارد تولید شده باشد، می تواند عملکرد بسیار خوبی داشته باشد. اگر قالب لبه خم هم با ورق مناسب و دقت بالا تولید شود، گزینه ای با کیفیت محسوب می شود. مهم این است که قالب را بر اساس مشخصات فنی واقعی مقایسه کنید، نه فقط نام مدل.
نکات مهم در انتخاب قالب بتن مدولار
برای انتخاب قالب مدولار مناسب، باید چند معیار فنی و اجرایی را با هم بررسی کنید. اولین معیار، نوع پروژه است. قالبی که برای فونداسیون یک ساختمان معمولی مناسب است، لزوما برای دیوار بلند، مخزن یا سازه عمرانی سنگین بهترین گزینه نیست.
دومین معیار، ضخامت ورق و وزن قالب است. قالب باید به اندازه کافی مقاوم باشد تا در برابر فشار بتن تغییر شکل ندهد. از طرف دیگر، وزن بیش از حد هم می تواند حمل و نصب را سخت تر کند. بنابراین وزن و ضخامت باید با نیاز پروژه تناسب داشته باشد.
سومین نکته، کیفیت سطح قالب است. سطح قالب باید صاف، سالم و بدون موج باشد تا سطح بتن پس از باز کردن قالب، کیفیت مطلوبی داشته باشد. اگر قالب دچار تاب، زنگ زدگی شدید یا آسیب باشد، کیفیت بتن نهایی کاهش پیدا می کند.
چهارمین نکته، کیفیت لبه ها و سوراخ ها است. لبه های قالب باید دقیق باشند تا پنل ها هنگام اتصال، درز اضافی ایجاد نکنند. سوراخ های اتصال نیز باید منظم و هم راستا باشند تا پین و گوه به راحتی نصب شوند.
پنجمین نکته، بررسی تجهیزات جانبی است. قالب مدولار بدون اتصالات مناسب، عملکرد کاملی ندارد. هنگام سفارش، باید تعداد و نوع پین و گوه، کنج ها، بلت ها، مهره ها، واشرها و پشت بندها نیز برآورد شود.
چک لیست کوتاه قبل از خرید قالب مدولار
اگر قصد خرید یا سفارش قالب مدولار دارید، قبل از نهایی کردن خرید این موارد را بررسی کنید:

• نوع سازه و محل استفاده قالب مشخص شده باشد.
  ابعاد مورد نیاز پروژه بر اساس نقشه اجرایی محاسبه شده باشد.
  ضخامت ورق و وزن قالب با نوع پروژه تناسب داشته باشد.
  کیفیت جوش یا خم کاری بررسی شده باشد.
  سطح قالب صاف و بدون آسیب جدی باشد.
  لبه ها و سوراخ های اتصال دقیق و سالم باشند.
  تجهیزات جانبی مورد نیاز همراه قالب برآورد شده باشد.
  امکان استفاده مجدد از قالب در پروژه های بعدی بررسی شده باشد.
  زمان تحویل و شرایط حمل مشخص باشد.
  تامین کننده، مشخصات فنی محصول را شفاف اعلام کند.

این چک لیست کمک می کند خرید شما فقط بر اساس قیمت انجام نشود و قالبی انتخاب کنید که در عمل برای پروژه کارایی داشته باشد.
قیمت قالب بتن مدولار به چه عواملی بستگی دارد؟
قیمت قالب مدولار معمولا بر اساس چند عامل تعیین می شود. مهم ترین عامل، وزن و ضخامت ورق است. هرچه قالب سنگین تر و ضخیم تر باشد، مصرف فولاد بیشتر می شود و قیمت نهایی افزایش پیدا می کند. البته وزن بیشتر همیشه به معنی انتخاب بهتر نیست؛ باید دید پروژه واقعا به آن میزان مقاومت نیاز دارد یا نه.
عامل بعدی، نوع ساخت قالب است. قالب جوشی، قالب لبه خم، قالب لبه ۵، لبه ۶ و قالب های خاص، هرکدام هزینه تولید متفاوتی دارند. همچنین کیفیت جوشکاری، دقت سوراخ کاری، رنگ یا پوشش سطحی و کیفیت مواد اولیه روی قیمت اثر می گذارد.
ابعاد و تعداد سفارش نیز مهم است. در خرید پروژه ای، تعداد قالب ها، تنوع ابعاد و نیاز به قالب های خاص می تواند قیمت نهایی را تغییر دهد. هزینه حمل نیز نباید نادیده گرفته شود، چون قالب فلزی وزن قابل توجهی دارد و حمل آن در سفارش های عمده می تواند بخش مهمی از هزینه باشد. بهترین روش مقایسه قیمت این است که مشخصات فنی قالب ها را کنار هم قرار دهید. اگر دو فروشنده قیمت متفاوتی اعلام می کنند، باید بررسی کنید که ضخامت ورق، وزن، نوع ساخت، کیفیت جوش و تجهیزات همراه یکسان است یا نه.
اشتباهات رایج هنگام انتخاب قالب مدولار
یکی از اشتباهات رایج، انتخاب قالب فقط بر اساس قیمت پایین تر است. قالب ارزان اگر کیفیت کافی نداشته باشد، ممکن است در زمان اجرا باعث نشت بتن، تغییر شکل، کاهش عمر مفید و افزایش دوباره کاری شود. در چنین شرایطی، هزینه واقعی پروژه بیشتر از چیزی می شود که در ابتدا تصور می کردید. اشتباه دیگر، بی توجهی به تجهیزات جانبی است. بعضی خریداران فقط پنل قالب را سفارش می دهند و بعد در کارگاه متوجه می شوند که پین و گوه، کنج، بلت یا پشت بند کافی ندارند. این موضوع باعث تاخیر در اجرا و افزایش هزینه های اضطراری می شود. اشتباه سوم، انتخاب ابعاد نامناسب است. اگر ابعاد قالب با نقشه اجرایی هماهنگ نباشد، در زمان اجرا نیاز به اصلاحات کارگاهی، پر کردن فضاهای خالی یا استفاده غیر اصولی از قطعات ایجاد می شود. این کار هم سرعت اجرا را کاهش می دهد و هم کیفیت قالب بندی را تحت تاثیر قرار می دهد.
همچنین برخی پروژه ها بدون توجه به تعداد دفعات استفاده، قالب نامناسب انتخاب می کنند. اگر قرار است قالب فقط یک بار استفاده شود، شاید اجاره یا خرید محدود اقتصادی تر باشد. اما اگر پروژه چند مرحله ای است یا پیمانکار در پروژه های بعدی هم از قالب استفاده می کند، خرید قالب با کیفیت بالاتر منطقی تر خواهد بود.
نگهداری درست از قالب مدولار

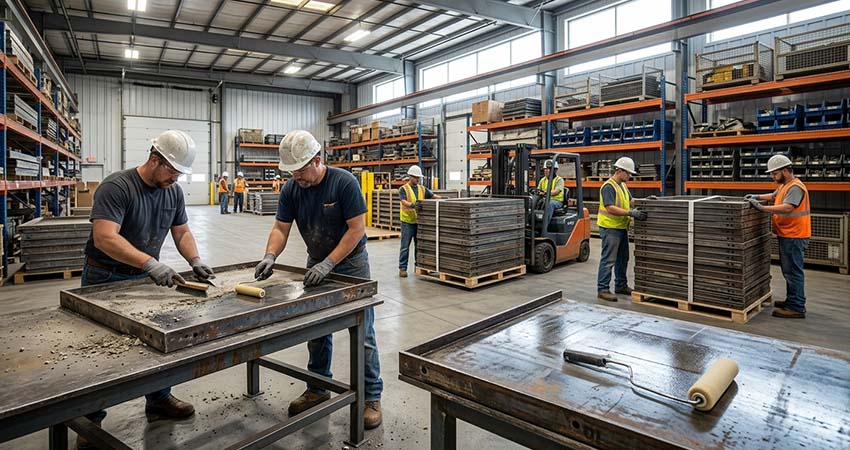

حتی بهترین قالب مدولار هم اگر درست نگهداری نشود، عمر مفید کوتاه تری خواهد داشت. پس از هر بار بتن ریزی و باز کردن قالب، باید سطح قالب تمیز شود و باقی مانده بتن از روی آن برداشته شود. اگر بتن خشک شده روی قالب باقی بماند، در استفاده های بعدی باعث کاهش کیفیت سطح بتن و سخت تر شدن نصب می شود. استفاده از روغن قالب مناسب نیز اهمیت دارد. روغن کاری درست باعث می شود بتن به سطح قالب نچسبد و باز کردن قالب راحت تر انجام شود. البته روغن کاری بیش از حد یا استفاده از مواد نامناسب می تواند روی کیفیت سطح بتن اثر منفی بگذارد.
انبارداری قالب هم باید با دقت انجام شود. قالب ها بهتر است روی سطح مناسب چیده شوند تا دچار تاب، ضربه یا زنگ زدگی شدید نشوند. اگر قالب ها در فضای باز نگهداری می شوند، باید تا حد امکان از رطوبت مداوم و تماس مستقیم با گل و آب دور باشند.

چه زمانی قالب مدولار بهترین انتخاب است؟
قالب مدولار زمانی بهترین انتخاب است که پروژه نیاز به سرعت، نظم، تکرار پذیری و کیفیت اجرایی داشته باشد. در پروژه هایی که چندین بخش مشابه اجرا می شود، استفاده از قالب مدولار بسیار کاربردی است؛ چون پنل ها می توانند بارها باز و بسته شوند و در بخش های مختلف مورد استفاده قرار بگیرند. برای پروژه های متوسط و بزرگ، قالب مدولار معمولا از نظر اقتصادی هم گزینه مناسبی است. درست است که هزینه اولیه آن نسبت به برخی روش های سنتی بیشتر است، اما استفاده مکرر، کاهش دوباره کاری، سرعت بیشتر و کیفیت بهتر اجرا می تواند این هزینه را جبران کند.
اگر پروژه شما شامل فونداسیون، دیوارهای بتنی، ستون های متعدد، سازه های تکرار شونده یا بخش های عمرانی است، بررسی قالب مدولار می تواند انتخابی هوشمندانه باشد. البته قبل از خرید، باید نوع سازه، ابعاد، فشار بتن، تعداد دفعات استفاده و تجهیزات جانبی به دقت بررسی شود.
در انتخاب قالب بتن، هدف فقط خرید چند پنل فلزی نیست. هدف این است که یک سیستم قالب بندی متناسب با پروژه انتخاب شود؛ سیستمی که هم ایمن باشد، هم سرعت اجرا را بالا ببرد و هم در بلند مدت از نظر اقتصادی به صرفه باشد.
جمع بندی
قالب بتن مدولار یکی از کاربردی ترین سیستم های قالب بندی در پروژه های ساختمانی و عمرانی است. این قالب ها از پنل های استاندارد تشکیل می شوند و با استفاده از اتصالات مختلف، امکان اجرای فونداسیون، دیوار، ستون، تیر، شناژ، مخزن و سازه های عمرانی را فراهم می کنند. مزایایی مثل سرعت نصب، قابلیت استفاده مکرر، دقت ابعادی، کاهش دوباره کاری، نظم بهتر در کارگاه و صرفه اقتصادی در پروژه های متوسط و بزرگ، باعث شده قالب مدولار به یکی از انتخاب های رایج در صنعت قالب بندی بتن تبدیل شود.
برای انتخاب درست، باید فقط به قیمت توجه نکنید. ضخامت ورق، نوع ساخت، کیفیت جوش یا خم کاری، سلامت سطح قالب، دقت لبه ها و سوراخ ها، تجهیزات جانبی، تعداد دفعات استفاده و اعتبار تامین کننده همگی در کیفیت نهایی قالب بندی تاثیر دارند.
در نهایت، قالب مدولار زمانی بهترین نتیجه را می دهد که به عنوان یک سیستم کامل دیده شود، نه فقط چند قطعه فلزی جداگانه. اگر انتخاب، نصب، نگهداری و استفاده از آن اصولی انجام شود، می تواند کیفیت اجرای بتن را افزایش دهد، هزینه های پنهان را کاهش دهد و سرعت پروژه را به شکل قابل توجهی بهتر کند.
