راهنمای انتخاب ماژول آمپلی فایر و بلوتوث صوتی برای ساخت سیستم های صوتی
گروه کسب و کار:
ساخت یک سیستم صوتی سفارشی دیگر الزاماً به طراحی یک مدار پیچیده از صفر نیاز ندارد. امروزه انواع ماژول های الکترونیکی صوتی این امکان را فراهم کرده اند که با استفاده از برد های آماده، سیستم های صوتی مختلفی مانند اسپیکر بلوتوثی، سیستم صوتی خانگی، اسپیکر قابل حمل، تجهیزات صوتی خودرو و پروژه های الکترونیکی را با هزینه و پیچیدگی کمتر طراحی و اجرا کرد.

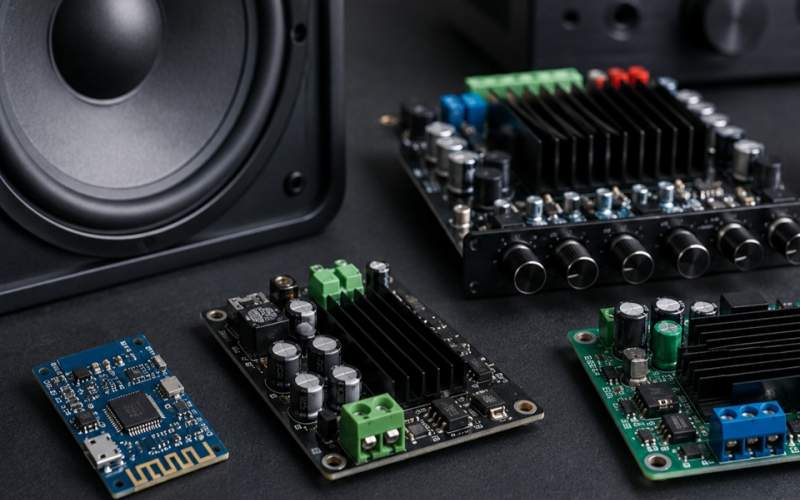

در میان این تجهیزات، ماژول آمپلی فایر و ماژول بلوتوث صوتی کاربرد بسیار زیادی دارند. یک ماژول بلوتوث می تواند ارتباط بی سیم میان تلفن همراه و سیستم صوتی را فراهم کند و آمپلی فایر وظیفه تقویت سیگنال صوتی و تأمین توان مورد نیاز بلندگو را بر عهده دارد. برخی بردها نیز این دو قابلیت را در یک مدار ترکیب کرده اند و امکان ساخت یک سیستم صوتی جمع و جور را فراهم می کنند.
با این حال، انتخاب ماژول مناسب فقط بر اساس توان خروجی یا قیمت انجام نمی شود. قبل از خرید ماژول بهتر است ابتدا نوع پروژه، توان مورد نیاز، تعداد بلندگوها، امپدانس، ولتاژ تغذیه و امکانات موردنیاز مانند بلوتوث، پخش MP3 یا مکالمه را مشخص کنید. سپس بر اساس این اطلاعات، مدل مناسب را انتخاب کنید. در این راهنما با انواع ماژول های تقویت کننده و بلوتوث صوتی آشنا می شویم و بررسی می کنیم برای ساخت یک سیستم صوتی مناسب، چه ترکیبی از ماژول ها می تواند انتخاب بهتری باشد.
ماژول آمپلی فایر صوتی چیست؟
آمپلی فایر یا تقویت کننده صوتی مداری است که سیگنال صوتی را دریافت کرده و توان آن را افزایش می دهد تا بتواند یک بلندگو یا سیستم بلندگو را راه اندازی کند. خروجی صوتی تلفن همراه، کامپیوتر، گیرنده بلوتوث یا سایر منابع صوتی معمولاً برای راه اندازی مستقیم یک بلندگوی پرقدرت مناسب نیست. در این شرایط، آمپلی فایر بین منبع صوتی و بلندگو قرار می گیرد و سیگنال را تقویت می کند.

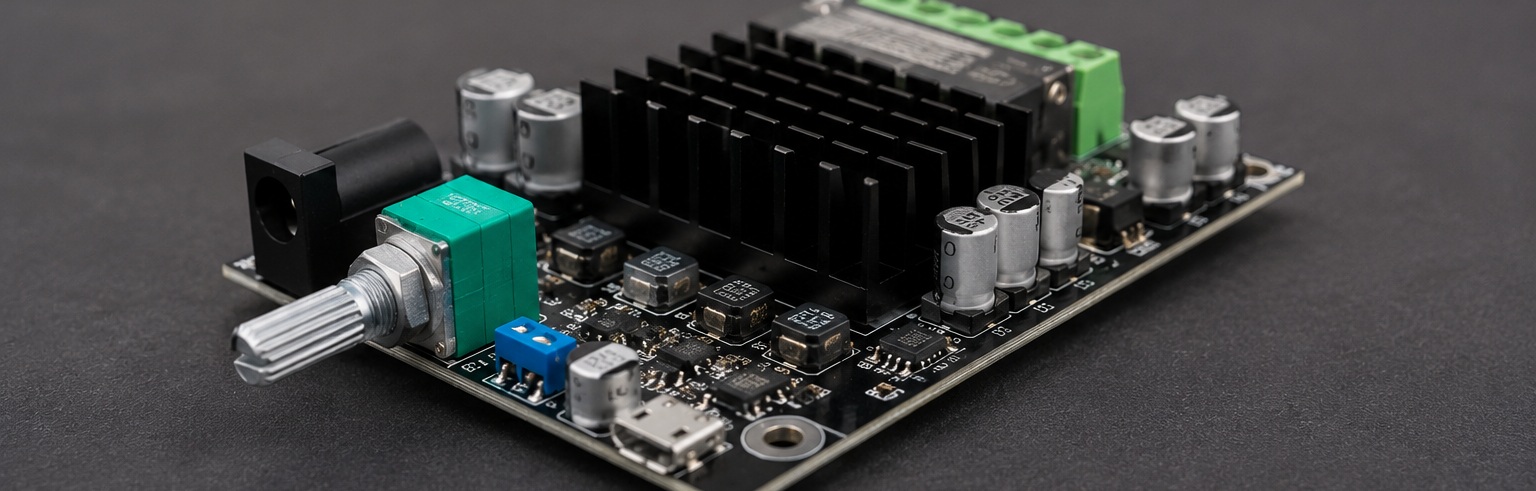

ماژول آمپلی فایر در واقع یک مدار تقویت کننده آماده است که اجزای اصلی مورد نیاز برای این کار را روی یک برد کوچک در اختیار کاربر قرار میدهد. استفاده از این بردها باعث می شود برای ساخت یک سیستم صوتی ساده یا حتی نسبتاً قدرتمند، نیازی به طراحی کامل مدار تقویت کننده از ابتدا نباشد. این ماژول ها در توانهای مختلف تولید می شوند. از مدل های چند وات برای اسپیکرهای کوچک گرفته تا بردهایی با توان دهها، صدها وات و حتی بیشتر که برای سیستمهای صوتی قدرتمند کاربرد دارند. بنابراین هنگام انتخاب آمپلی فایر، اولین سؤال این نیست که «کدام مدل بیشترین توان را دارد؟» بلکه باید پرسید سیستم صوتی من به چه مقدار توان واقعی نیاز دارد؟
ماژول بلوتوث صوتی چگونه کار میکند؟

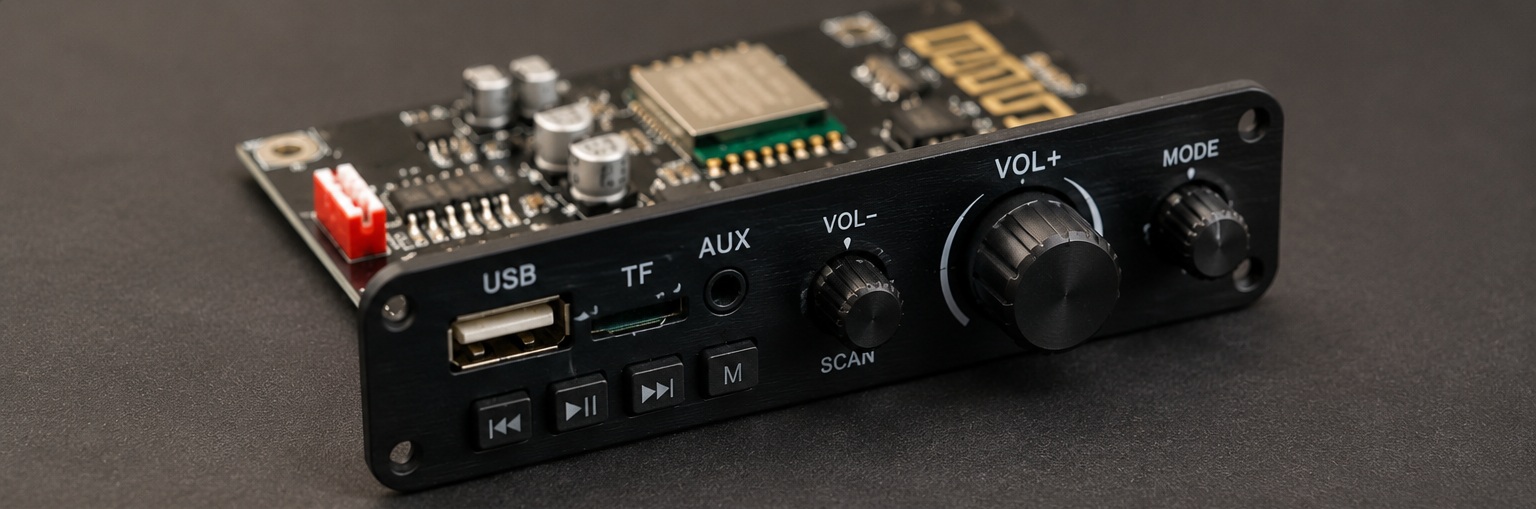

ماژول بلوتوث صوتی برای دریافت صدای بی سیم از دستگاه هایی مانند موبایل، تبلت و لپ تاپ مورد استفاده قرار می گیرند. پس از برقراری اتصال، اطلاعات صوتی از طریق بلوتوث منتقل شده و ماژول آن را به یک سیگنال صوتی قابل استفاده در مدار تبدیل می کند.
اگر تنها هدف شما اضافه کردن قابلیت پخش بیسیم به یک سیستم صوتی موجود است، یک گیرنده بلوتوث ساده میتواند انتخاب مناسبی باشد. اما اگر قصد دارید یک اسپیکر را از ابتدا بسازید، استفاده از بردی که بلوتوث و آمپلیفایر را همزمان در اختیار شما قرار دهد میتواند سیمکشی و تعداد قطعات را کاهش دهد.
کلاس آمپلی فایر چه اهمیتی دارد؟
یکی از مشخصات مهم تقویت کننده های صوتی، کلاس کاری آنهاست. کلاس های مختلف آمپلی فایر از نظر نحوه عملکرد، بازده، تولید حرارت و ویژگی های صوتی با یکدیگر تفاوت دارند. در میان ماژولهای موجود در بازار، کلاس D کاربرد بسیار زیادی در تجهیزات صوتی مدرن دارد. دلیل اصلی این موضوع، بازده بالا و تولید حرارت کمتر در مقایسه با بسیاری از طراحی های قدیمی تر است. به همین دلیل ماژولهای کلاس D در اسپیکرهای قابل حمل، سیستم های صوتی خانگی، تجهیزات خودرو و پروژه های دست ساز بسیار مورد استفاده قرار می گیرند.
در تقویت کننده های صوتی، کلاس AB و D از شناخته شده ترین کلاس های آمپلی فایر و در بسیاری از مدارهای صوتی مورد استفاده قرار گرفته است.
آمپلی فایر مونو یا استریو؟
انتخاب تعداد کانال های آمپلی فایر نیز باید بر اساس ساختار سیستم صوتی انجام شود.
آمپلیفایر مونو یک کانال صوتی را تقویت میکند و برای پروژه هایی که از یک بلندگو یا یک کانال صوتی استفاده می کنند مناسب است.
در مقابل، آمپلی فایر استریو دارای دو کانال مجزا برای صدای چپ و راست است. این ساختار برای ساخت اسپیکرهای استریو و سیستم هایی که نیاز به تفکیک دو کانال صوتی دارند کاربرد بیشتری دارد. مدلهای چندکاناله نیز برای پروژه هایی وجود دارند که نیاز به چند خروجی مستقل دارند. انتخاب میان این مدل ها باید بر اساس تعداد بلندگوها و ساختار سیستم انجام شود.
هنگام خرید ماژول آمپلی فایر به چه نکاتی توجه کنیم؟
۱. توان خروجی
توان خروجی باید متناسب با توان و نوع بلندگو انتخاب شود. استفاده از آمپلیفایر بسیار ضعیف یا بسیار قدرتمند بدون توجه به مشخصات بلندگو انتخاب مناسبی نیست.
۲. امپدانس بلندگو
امپدانس بلندگو یکی از مشخصات مهم در انتخاب آمپلی فایر است. باید بررسی کنید که برد مورد نظر با امپدانس بلندگوی شما سازگاری داشته باشد.
۳. ولتاژ تغذیه
برخی ماژول های کوچک با ولتاژ پایین کار می کنند، در حالی که مدل های پرقدرت تر به منبع تغذیه با ولتاژ بالاتر نیاز دارند.
۴. تعداد کانال ها
برای یک بلندگو، مدل مونو میتواند کافی باشد؛ اما برای سیستم استریو باید آمپلیفایر دو کاناله انتخاب شود.
۵. سیستم خنک کاری
در توان های بالا، تولید حرارت موضوع مهمی است. بعضی بردها به هیت سینک یا جریان هوای مناسب نیاز دارند.
۶. نوع ورودی
در برخی پروژه ها ورودی آنالوگ کافی است، اما برخی سیستم ها به USB، بلوتوث یا ورودی های دیگر نیاز دارند.
۷. ابعاد برد
اگر ماژول قرار است داخل اسپیکر، ضبط خودرو یا یک محفظه کوچک نصب شود، ابعاد آن اهمیت زیادی دارد.
برای سیستم صوتی خودرو چه ماژولی مناسب است؟
سیستم های صوتی خودرو شرایط متفاوتی نسبت به اسپیکرهای قابلحمل دارند. منبع تغذیه، فضای نصب، نوع ضبط، ورودی های صوتی و نیاز به مکالمه تلفنی از جمله عواملی هستند که باید بررسی شوند. اگر هدف فقط اضافه کردن قابلیت بلوتوث به یک ضبط قدیمی باشد، یک گیرنده بلوتوث صوتی می تواند کافی باشد. اما اگر قرار است یک سیستم صوتی جدید ساخته یا تقویت شود، انتخاب آمپلی فایر مناسب نیز اهمیت زیادی خواهد داشت. در پروژه های خودرو همچنین باید به کیفیت تغذیه و نویزهای احتمالی توجه کرد. انتخاب برد مناسب و سیم کشی صحیح می تواند در کیفیت نهایی صدا تأثیر زیادی داشته باشد. برای بلوتوث دار کردن بخش های قدیمی خودرو و ضبط های بدون قابلیت بلوتوث ، ماژول بلوتوث M18 یکی از گزینه هایی است که می توان از آن برای دریافت صدای بی سیم استفاده کرد. این نوع ماژول ها برای پروژه هایی که به یک گیرنده صوتی کمحجم نیاز دارند، کاربرد مناسبی دارد.
جمعبندی؛ چگونه بهترین ماژول را انتخاب کنیم؟
انتخاب ماژول صوتی مناسب در نگاه اول ساده به نظر می رسد، اما برای رسیدن به نتیجه مطلوب باید چند مشخصه اصلی را همزمان بررسی کرد. اگر تنها به دنبال دریافت صدای بیسیم هستید، یک گیرنده بلوتوث صوتی میتواند نیاز شما را برطرف کند. اگر قصد ساخت یک اسپیکر را دارید، باید علاوه بر بخش بلوتوث، آمپلیفایر مناسب نیز انتخاب شود.در پروژههای ساده و کممصرف، ماژولهای کوچک چند وات میتوانند گزینه مناسبی باشند؛ اما برای سیستمهای صوتی قدرتمندتر باید سراغ بردهایی با توان بالاتر، منبع تغذیه مناسب و سیستم خنککاری بهتر رفت.
ساخت یک سیستم صوتی سفارشی دیگر الزاماً به طراحی یک مدار پیچیده از صفر نیاز ندارد. امروزه انواع ماژول های الکترونیکی صوتی این امکان را فراهم کرده اند که با استفاده از برد های آماده، سیستم های صوتی مختلفی مانند اسپیکر بلوتوثی، سیستم صوتی خانگی، اسپیکر قابل حمل، تجهیزات صوتی خودرو و پروژه های الکترونیکی را با هزینه و پیچیدگی کمتر طراحی و اجرا کرد.
در میان این تجهیزات، ماژول آمپلی فایر و ماژول بلوتوث صوتی کاربرد بسیار زیادی دارند. یک ماژول بلوتوث می تواند ارتباط بی سیم میان تلفن همراه و سیستم صوتی را فراهم کند و آمپلی فایر وظیفه تقویت سیگنال صوتی و تأمین توان مورد نیاز بلندگو را بر عهده دارد. برخی بردها نیز این دو قابلیت را در یک مدار ترکیب کرده اند و امکان ساخت یک سیستم صوتی جمع و جور را فراهم می کنند.
با این حال، انتخاب ماژول مناسب فقط بر اساس توان خروجی یا قیمت انجام نمی شود. قبل از خرید ماژول بهتر است ابتدا نوع پروژه، توان مورد نیاز، تعداد بلندگوها، امپدانس، ولتاژ تغذیه و امکانات موردنیاز مانند بلوتوث، پخش MP3 یا مکالمه را مشخص کنید. سپس بر اساس این اطلاعات، مدل مناسب را انتخاب کنید. در این راهنما با انواع ماژول های تقویت کننده و بلوتوث صوتی آشنا می شویم و بررسی می کنیم برای ساخت یک سیستم صوتی مناسب، چه ترکیبی از ماژول ها می تواند انتخاب بهتری باشد.
ماژول آمپلی فایر صوتی چیست؟
آمپلی فایر یا تقویت کننده صوتی مداری است که سیگنال صوتی را دریافت کرده و توان آن را افزایش می دهد تا بتواند یک بلندگو یا سیستم بلندگو را راه اندازی کند. خروجی صوتی تلفن همراه، کامپیوتر، گیرنده بلوتوث یا سایر منابع صوتی معمولاً برای راه اندازی مستقیم یک بلندگوی پرقدرت مناسب نیست. در این شرایط، آمپلی فایر بین منبع صوتی و بلندگو قرار می گیرد و سیگنال را تقویت می کند.
ماژول آمپلی فایر در واقع یک مدار تقویت کننده آماده است که اجزای اصلی مورد نیاز برای این کار را روی یک برد کوچک در اختیار کاربر قرار میدهد. استفاده از این بردها باعث می شود برای ساخت یک سیستم صوتی ساده یا حتی نسبتاً قدرتمند، نیازی به طراحی کامل مدار تقویت کننده از ابتدا نباشد. این ماژول ها در توانهای مختلف تولید می شوند. از مدل های چند وات برای اسپیکرهای کوچک گرفته تا بردهایی با توان دهها، صدها وات و حتی بیشتر که برای سیستمهای صوتی قدرتمند کاربرد دارند. بنابراین هنگام انتخاب آمپلی فایر، اولین سؤال این نیست که «کدام مدل بیشترین توان را دارد؟» بلکه باید پرسید سیستم صوتی من به چه مقدار توان واقعی نیاز دارد؟
ماژول بلوتوث صوتی چگونه کار میکند؟
ماژول بلوتوث صوتی برای دریافت صدای بی سیم از دستگاه هایی مانند موبایل، تبلت و لپ تاپ مورد استفاده قرار می گیرند. پس از برقراری اتصال، اطلاعات صوتی از طریق بلوتوث منتقل شده و ماژول آن را به یک سیگنال صوتی قابل استفاده در مدار تبدیل می کند.
اگر تنها هدف شما اضافه کردن قابلیت پخش بیسیم به یک سیستم صوتی موجود است، یک گیرنده بلوتوث ساده میتواند انتخاب مناسبی باشد. اما اگر قصد دارید یک اسپیکر را از ابتدا بسازید، استفاده از بردی که بلوتوث و آمپلیفایر را همزمان در اختیار شما قرار دهد میتواند سیمکشی و تعداد قطعات را کاهش دهد.
کلاس آمپلی فایر چه اهمیتی دارد؟
یکی از مشخصات مهم تقویت کننده های صوتی، کلاس کاری آنهاست. کلاس های مختلف آمپلی فایر از نظر نحوه عملکرد، بازده، تولید حرارت و ویژگی های صوتی با یکدیگر تفاوت دارند. در میان ماژولهای موجود در بازار، کلاس D کاربرد بسیار زیادی در تجهیزات صوتی مدرن دارد. دلیل اصلی این موضوع، بازده بالا و تولید حرارت کمتر در مقایسه با بسیاری از طراحی های قدیمی تر است. به همین دلیل ماژولهای کلاس D در اسپیکرهای قابل حمل، سیستم های صوتی خانگی، تجهیزات خودرو و پروژه های دست ساز بسیار مورد استفاده قرار می گیرند.
در تقویت کننده های صوتی، کلاس AB و D از شناخته شده ترین کلاس های آمپلی فایر و در بسیاری از مدارهای صوتی مورد استفاده قرار گرفته است.
آمپلی فایر مونو یا استریو؟
انتخاب تعداد کانال های آمپلی فایر نیز باید بر اساس ساختار سیستم صوتی انجام شود.
آمپلیفایر مونو یک کانال صوتی را تقویت میکند و برای پروژه هایی که از یک بلندگو یا یک کانال صوتی استفاده می کنند مناسب است.
در مقابل، آمپلی فایر استریو دارای دو کانال مجزا برای صدای چپ و راست است. این ساختار برای ساخت اسپیکرهای استریو و سیستم هایی که نیاز به تفکیک دو کانال صوتی دارند کاربرد بیشتری دارد. مدلهای چندکاناله نیز برای پروژه هایی وجود دارند که نیاز به چند خروجی مستقل دارند. انتخاب میان این مدل ها باید بر اساس تعداد بلندگوها و ساختار سیستم انجام شود.
هنگام خرید ماژول آمپلی فایر به چه نکاتی توجه کنیم؟
۱. توان خروجی
توان خروجی باید متناسب با توان و نوع بلندگو انتخاب شود. استفاده از آمپلیفایر بسیار ضعیف یا بسیار قدرتمند بدون توجه به مشخصات بلندگو انتخاب مناسبی نیست.
۲. امپدانس بلندگو
امپدانس بلندگو یکی از مشخصات مهم در انتخاب آمپلی فایر است. باید بررسی کنید که برد مورد نظر با امپدانس بلندگوی شما سازگاری داشته باشد.
۳. ولتاژ تغذیه
برخی ماژول های کوچک با ولتاژ پایین کار می کنند، در حالی که مدل های پرقدرت تر به منبع تغذیه با ولتاژ بالاتر نیاز دارند.
۴. تعداد کانال ها
برای یک بلندگو، مدل مونو میتواند کافی باشد؛ اما برای سیستم استریو باید آمپلیفایر دو کاناله انتخاب شود.
۵. سیستم خنک کاری
در توان های بالا، تولید حرارت موضوع مهمی است. بعضی بردها به هیت سینک یا جریان هوای مناسب نیاز دارند.
۶. نوع ورودی
در برخی پروژه ها ورودی آنالوگ کافی است، اما برخی سیستم ها به USB، بلوتوث یا ورودی های دیگر نیاز دارند.
۷. ابعاد برد
اگر ماژول قرار است داخل اسپیکر، ضبط خودرو یا یک محفظه کوچک نصب شود، ابعاد آن اهمیت زیادی دارد.
برای سیستم صوتی خودرو چه ماژولی مناسب است؟
سیستم های صوتی خودرو شرایط متفاوتی نسبت به اسپیکرهای قابلحمل دارند. منبع تغذیه، فضای نصب، نوع ضبط، ورودی های صوتی و نیاز به مکالمه تلفنی از جمله عواملی هستند که باید بررسی شوند. اگر هدف فقط اضافه کردن قابلیت بلوتوث به یک ضبط قدیمی باشد، یک گیرنده بلوتوث صوتی می تواند کافی باشد. اما اگر قرار است یک سیستم صوتی جدید ساخته یا تقویت شود، انتخاب آمپلی فایر مناسب نیز اهمیت زیادی خواهد داشت. در پروژه های خودرو همچنین باید به کیفیت تغذیه و نویزهای احتمالی توجه کرد. انتخاب برد مناسب و سیم کشی صحیح می تواند در کیفیت نهایی صدا تأثیر زیادی داشته باشد. برای بلوتوث دار کردن بخش های قدیمی خودرو و ضبط های بدون قابلیت بلوتوث ، ماژول بلوتوث M18 یکی از گزینه هایی است که می توان از آن برای دریافت صدای بی سیم استفاده کرد. این نوع ماژول ها برای پروژه هایی که به یک گیرنده صوتی کمحجم نیاز دارند، کاربرد مناسبی دارد.
جمعبندی؛ چگونه بهترین ماژول را انتخاب کنیم؟
انتخاب ماژول صوتی مناسب در نگاه اول ساده به نظر می رسد، اما برای رسیدن به نتیجه مطلوب باید چند مشخصه اصلی را همزمان بررسی کرد. اگر تنها به دنبال دریافت صدای بیسیم هستید، یک گیرنده بلوتوث صوتی میتواند نیاز شما را برطرف کند. اگر قصد ساخت یک اسپیکر را دارید، باید علاوه بر بخش بلوتوث، آمپلیفایر مناسب نیز انتخاب شود.در پروژههای ساده و کممصرف، ماژولهای کوچک چند وات میتوانند گزینه مناسبی باشند؛ اما برای سیستمهای صوتی قدرتمندتر باید سراغ بردهایی با توان بالاتر، منبع تغذیه مناسب و سیستم خنککاری بهتر رفت.
